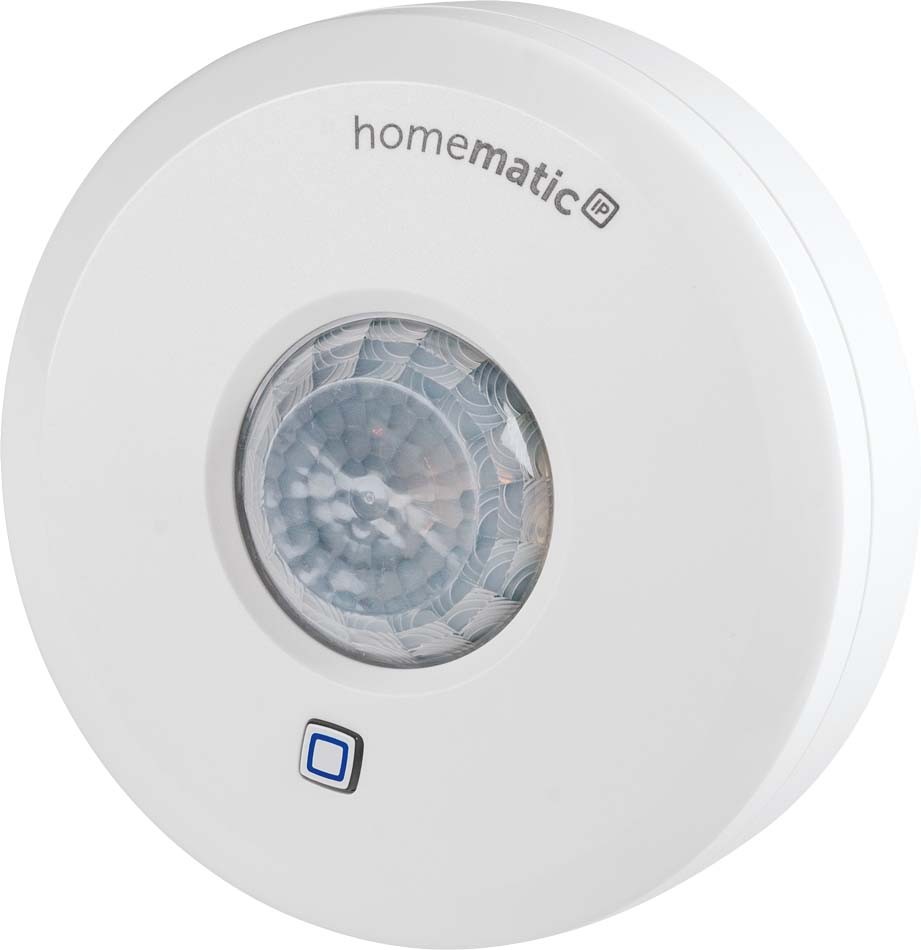

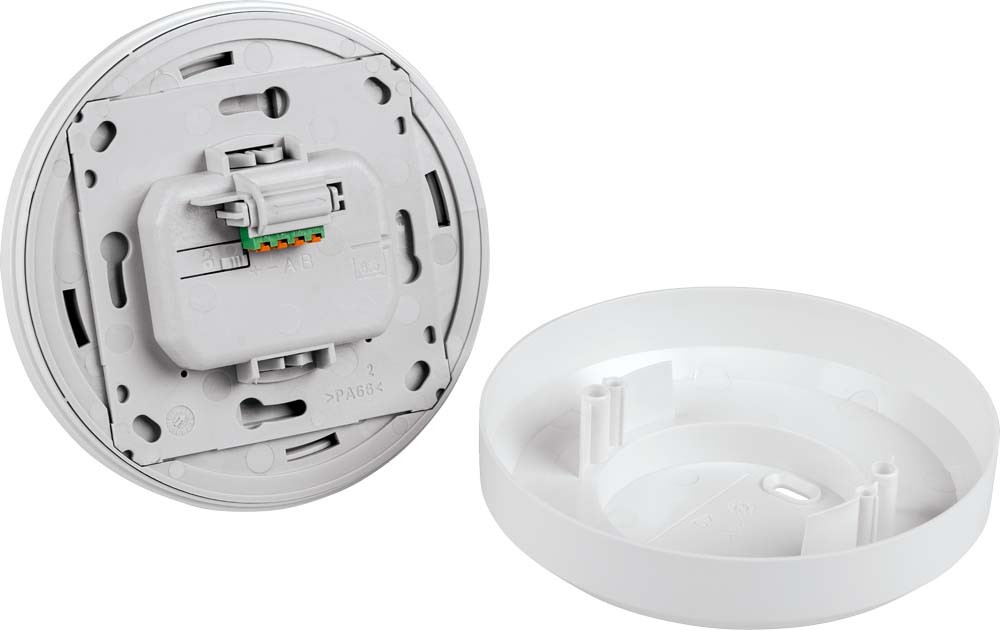

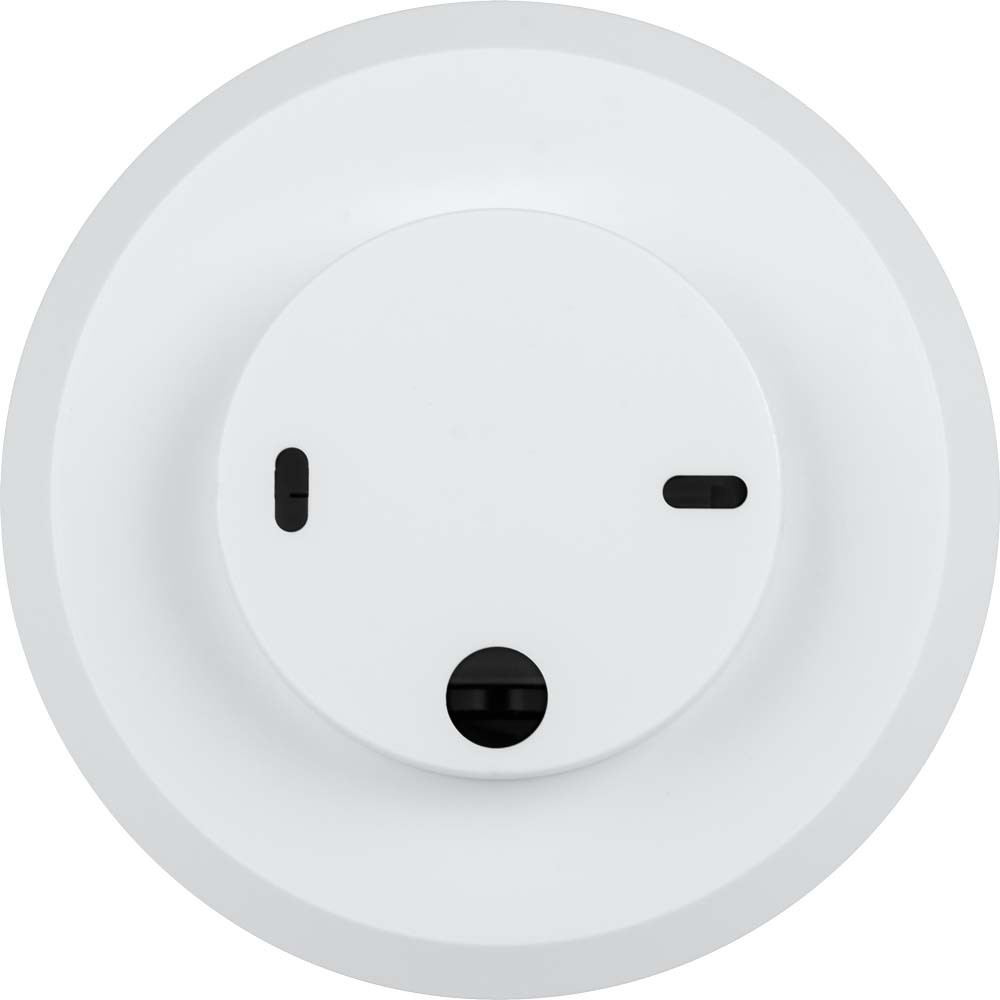

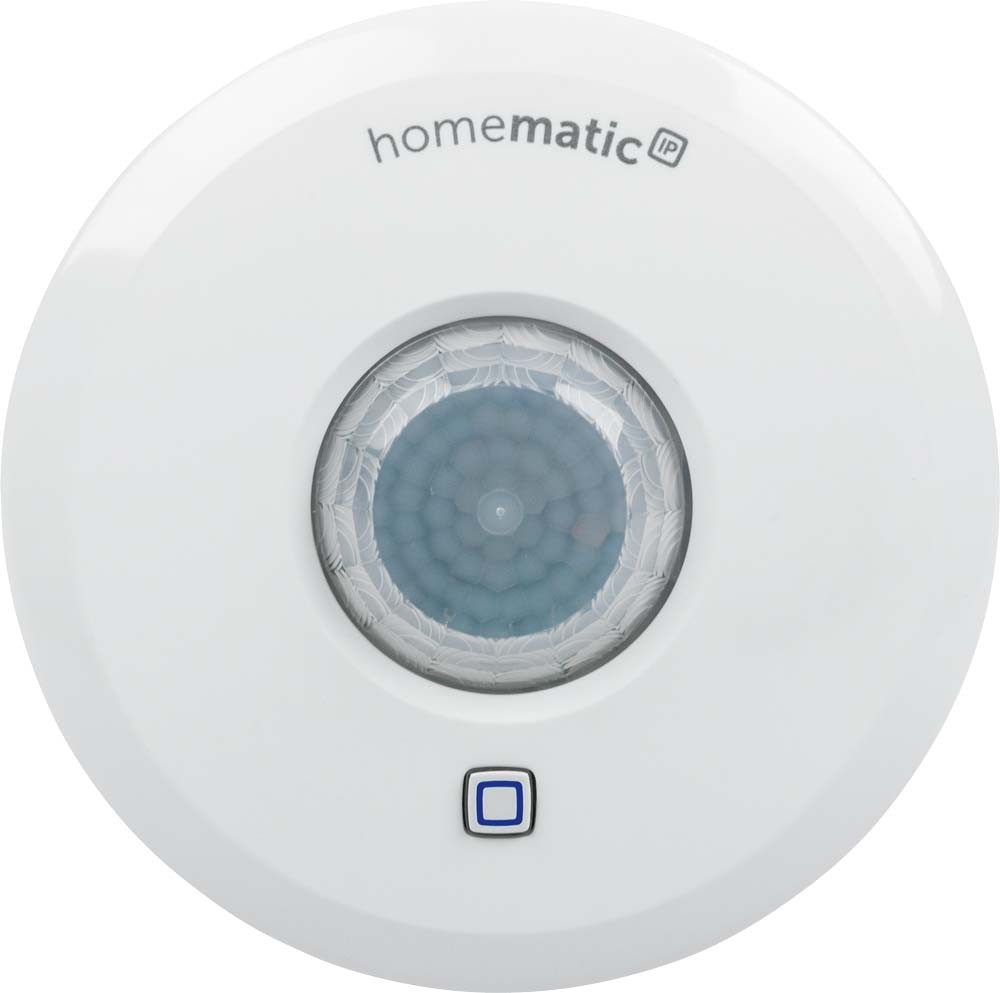

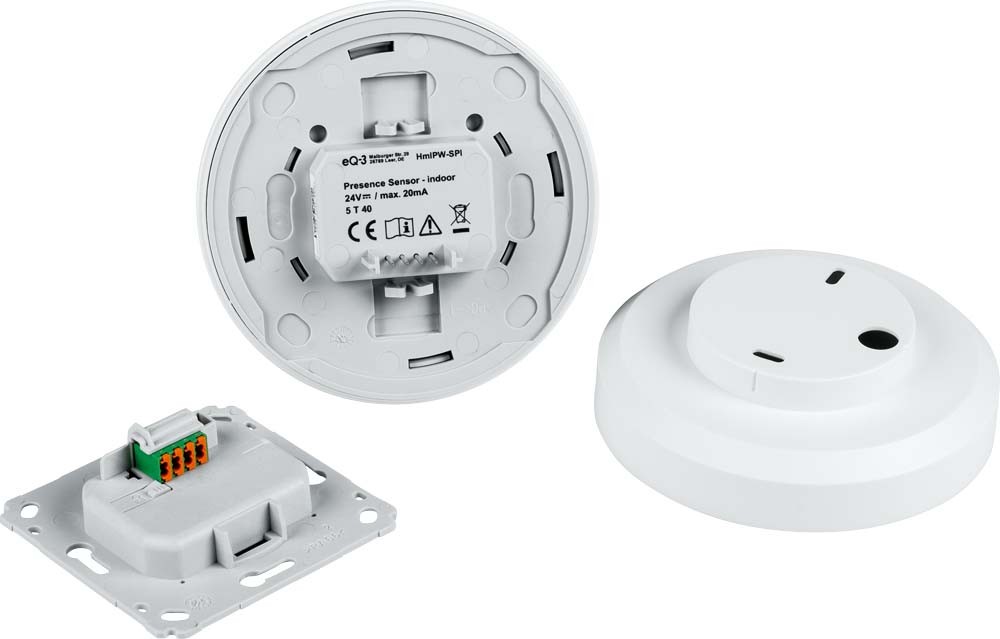

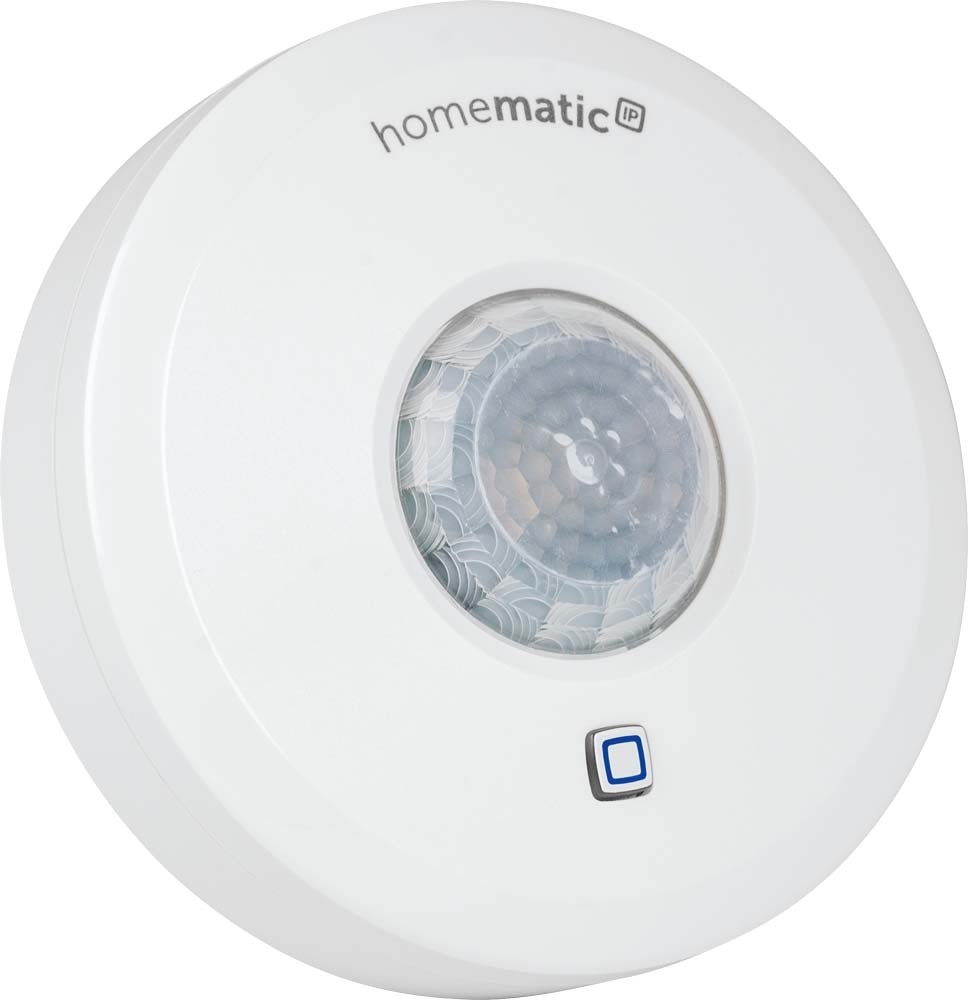

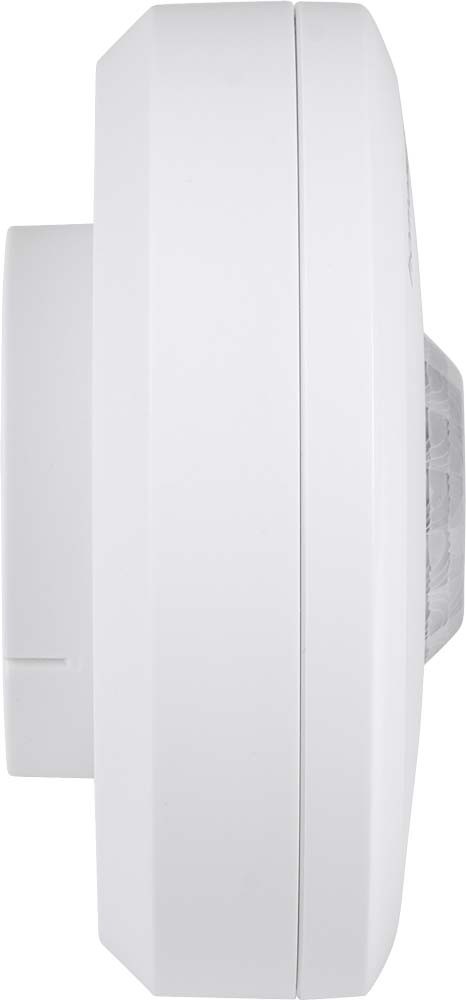

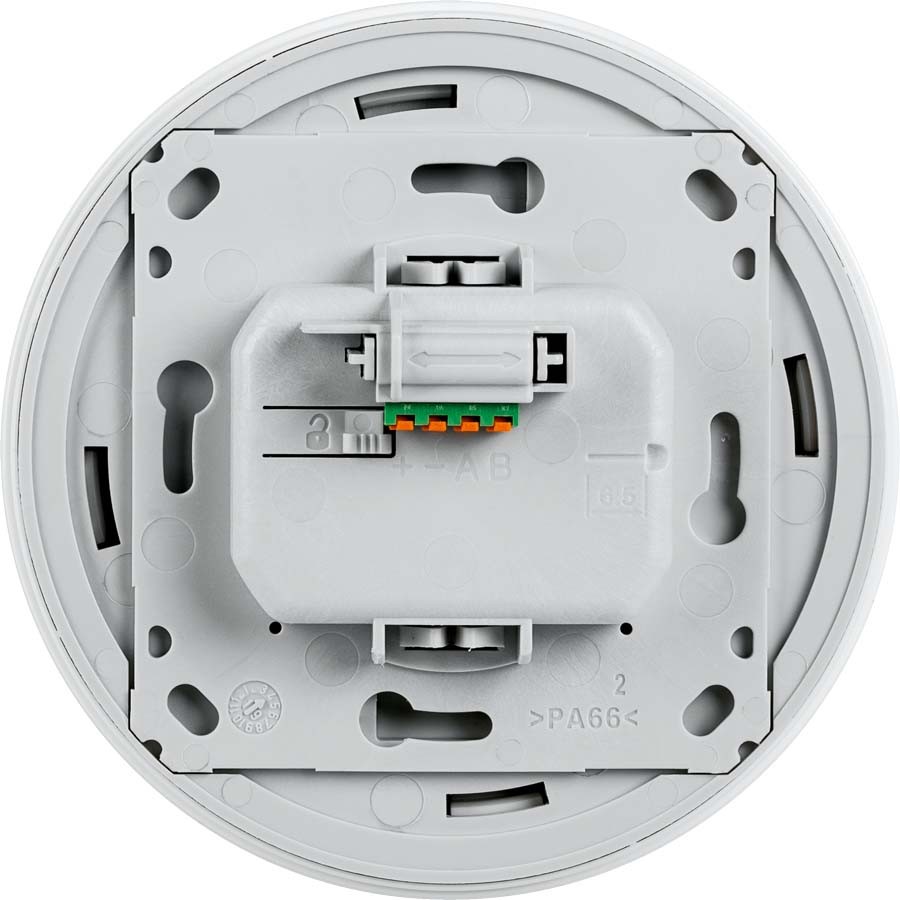

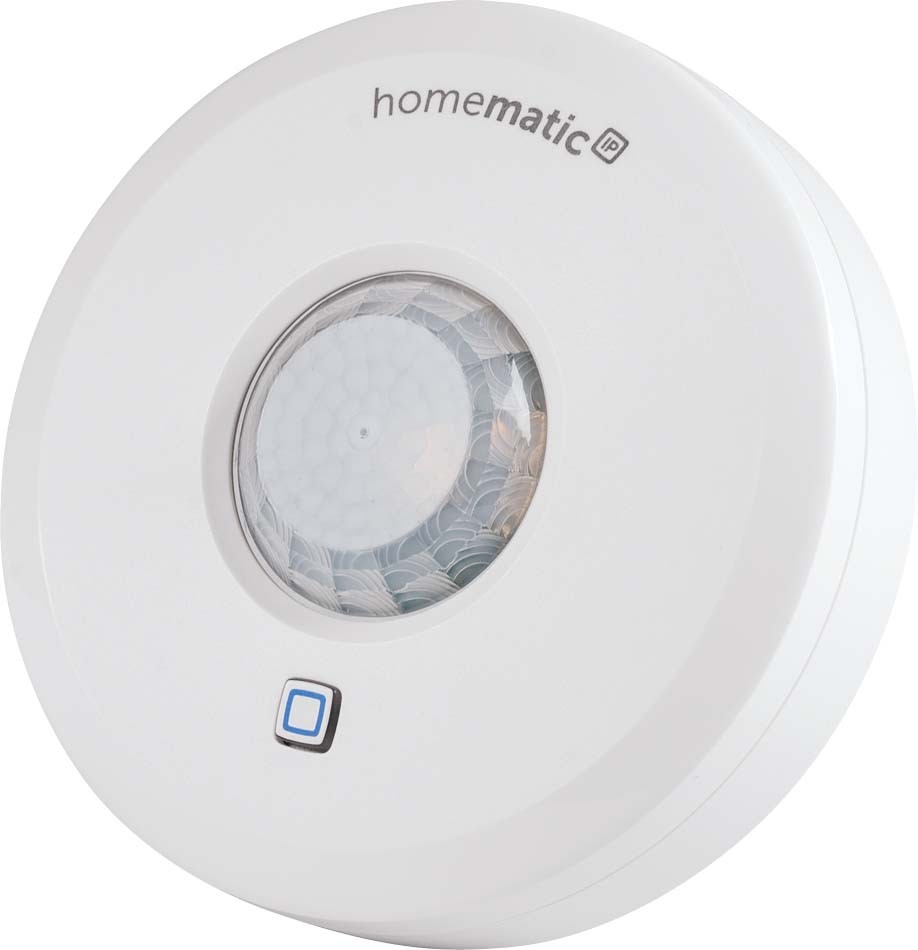

Homematic IP Wired Präsenzmelder innen HmIPW-SPI

Über zahlreiche vorhandene Konfigurationsmöglichkeiten sind verschiedene Betriebsarten, Zeitsteuerungen, Sensorabhängigkeiten und viele weitere Konfigurationen für jeden Kanal getrennt programmier- und steuerbar. Die Zeitprofile für die Steuerung werden nach der Konfiguration direkt im Aktor hinterlegt, sodass dieser auch Im Fall eines vorübergehenden Ausfalls einer Zentrale autark seine Aufgaben erfüllt.Über 2 unterschiedliche Betriebsarten ist die Gesamtlast des Aktors von 80 A entweder zu gleichen Teilen über alle Kanäle oder mit unterschiedlichen Maximallasten auf 2 Kanalgruppen verteilbar, sodass die Maximallast variabel zwischen 8 und 16 A je Kanal aufgeteilt werden kann.Schaltet angeschlossene Verbraucher (z. B. Leuchten) über 8 unabhängige Kanäle ein bzw. aus (je Kanal ein Schließer, bistabil, Gesamtbelastbarkeit bis 80 A)Ermöglicht eine flexible Steuerung angeschlossener Verbraucher über konventionelle, drahtgebundene Taster oder Homematic IP Funk-Taster und -FernbedienungenAstrofunktion und Zeitprofile sind pro Kanal einstellbar und werden direkt im Gerät hinterlegtEinfache Bedienbarkeit und Inbetriebnahme direkt am Gerät durch integriertes, beleuchtetes LC-DisplayEinfache Montage und Verdrahtung durch DIN-Tragschienen-Montage (TS35, Montagebreite 4TE) und Federkraft-Klemmenanschluss für starre und flexible Leitung, Steckverbinder für den Busanschluss, schraubenlose VerdrahtungSprachsteuerung mit Amazon Alexa und Google Assistant möglich (bei Nutzung mit der Homematic IP App)Für den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired System kann über die Smart Home Zentrale CCU3, über viele Partnerlösungen oder auch direkt über die Homematic IP Cloud gesteuert werdenDer gemeinsame Betrieb von Homematic IP Funk- und Wired-Komponenten erfolgt dabei über die Kombination aus Homematic IP Wired Access Point DRAP mit Homematic IP Access Point AP oder lokal mit der Smart Home Zentrale CCU3VDE zertifiziertHinweis: Für den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired-System kann über die kostenlose Homematic IP App, die WebUI der CCU3 oder über viele Partnerlösungen gesteuert werden. Neu seit Oktober 2020: Homematic IP Advanced RoutingHohe Flexibilität mit der Homematic IP Cloud und App (weiterhin auch über CCU3) durch die nahtlose Kombination von Homematic IP Funk- und Wired ProduktenBeste Ausfallsicherheit: Beim Ausfall eines Homematic IP Access Points (HAP) übernimmt automatisch ein anderer in Reichweite befindlicher HAP eine Kommunikation zur Cloud aufErhöhung der Funk-Reichweite durch Einsatz mehrerer HAPs in einem Homematic IP Netz: So können quasi beliebig große Gebäude abgedeckt werdenOptimierte Einrichtung mehrkanaliger Homematic IP Wired Geräte in der Homematic IP App (z.B. Zuordnung unterschiedlicher  Räume einzelner Kanäle pro Gerät)Die Vergabe der IP-Adressen für das Routing erfolgt jetzt automatisch ohne komplizierte manuelle Änderungen

Durch die zahlreichen Konfigurationsmöglichkeiten sind sowohl Rollläden und Markisen als auch Raffstores und Jalousien steuerbar. So kann man neben dem Heben und Senken, Einstellen der Behanghöhe usw. für Jalousien und Raffstores auch den Verstellwinkel der Lamellen für unterschiedliche Beschattungssituationen einstellen. Die Zeitprofile für die Steuerung werden nach der Konfiguration direkt im Aktor hinterlegt, sodass dieser auch im Fall eines vorübergehenden Ausfalls einer Zentrale autark seine Aufgaben erfüllt.In Verbindung mit der CCU3 ermöglichen die virtuellen Aktorkanäle des Aktors einfach realisierbare Vorrangsteuerungen. Bei Nutzung der Homematic IP App kann ein Aussperrschutz über einen Fensterkontakt sogar noch einfacher realisiert werden. Hier wird bei offener Terrassentür im Hintergrund das zugehörige Zeitprofil des Rollladens vorübergehend deaktiviert.Steuert angeschlossene Jalousien, Raffstores, Rollläden und Markisen über 4 potentialfreie, unabhängige Kanäle (je 1x Wechsler und Schließer, Last je Kanal bis 500 W, nicht für Gleichspannungsmotoren mit Polumkehr geeignet)Ermöglicht eine flexible Steuerung angeschlossener Beschattungselemente über konventionelle, drahtgebundene Taster oder Homematic IP Funk-Taster und -FernbedienungenPräzise Einstellung der Behanghöhe und des Lamellenwinkels von Jalousien und RaffstoresAstrofunktion und Zeitprofile sind pro Kanal einstellbar und werden direkt im Gerät hinterlegtEinfache Bedienbarkeit und Inbetriebnahme direkt am Gerät durch integriertes, beleuchtetes LC-DisplayEinfache Montage und Verdrahtung durch DIN-Tragschienen-Montage (TS35, Montagebreite 4TE) und Federkraft-Klemmenanschluss für starre und flexible Leitung, Steckverbinder für den Busanschluss, schraubenlose VerdrahtungSprachsteuerung mit Amazon Alexa und Google Assistant möglich (bei Nutzung mit der Homematic IP App)Für den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired System kann über die Smart Home Zentrale CCU3, über viele Partnerlösungen oder auch direkt über die Homematic IP Cloud gesteuert werdenDer gemeinsame Betrieb von Homematic IP Funk- und Wired-Komponenten erfolgt dabei über die Kombination aus Homematic IP Wired Access Point DRAP mit Homematic IP Access Point AP oder lokal mit der Smart Home Zentrale CCU3VDE zertifiziertHinweis: Für den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired-System kann über die kostenlose Homematic IP App, die WebUI der CCU3 oder über viele Partnerlösungen gesteuert werden.  Neu seit Oktober 2020: Homematic IP Advanced RoutingHohe Flexibilität mit der Homematic IP Cloud und App (weiterhin auch über CCU3) durch die nahtlose Kombination von Homematic IP Funk- und Wired ProduktenBeste Ausfallsicherheit: Beim Ausfall eines Homematic IP Access Points (HAP) übernimmt automatisch ein anderer in Reichweite befindlicher HAP eine Kommunikation zur Cloud aufErhöhung der Funk-Reichweite durch Einsatz mehrerer HAPs in einem Homematic IP Netz: So können quasi beliebig große Gebäude abgedeckt werdenOptimierte Einrichtung mehrkanaliger Homematic IP Wired Geräte in der Homematic IP App (z.B. Zuordnung unterschiedlicher  Räume einzelner Kanäle pro Gerät)Die Vergabe der IP-Adressen für das Routing erfolgt jetzt automatisch ohne komplizierte manuelle Änderungen

Die Eingänge sind sowohl für Taster als auch Schalter und Kontakte, z. B. Reed-Kontakte in Fenstern, nutzbar. Damit diese länger voll funktionsfähig bleiben, sorgt eine Korrosionsschutz-Funktion des Eingangsmoduls für eine stets sichere Kontaktgabe.Damit sind beliebige Schalter und Taster sowie Schaltkontakte für die einfachen und optisch wie funktionell völlig der normalen Installationstechnik entsprechenden Bedien- und Schaltvorgänge in das System einbeziehbar. Dank der flexiblen Konfiguration kann man u. a. auch vorhandene Schalter/Taster bei sich ändernder Raumnutzung mit neuen Funktionen belegen, ohne etwas an der Installation ändern zu müssen.Die Konfiguration jedes Schalteingangs wird nach der Konfiguration direkt im Eingangsmodul hinterlegt, sodass dieses auch im Falle eines vorübergehenden Ausfalls einer Zentrale autark seine Aufgaben erfüllt.Verbindet konventionelle Taster, Schalter und Kontakte mit dem Homematic IP Wired-System über 32 unabhängige EingängeEingänge können für Taster und Schalter sowie für Kontakte (z. B. Reed-Kontakte in Fenstern) genutzt werdenKorrosionsschutz-Funktion verlängert die Lebensdauer angeschlossener Taster und SchalterKomfortable Inbetriebnahme und Bedienung direkt am Gerät dank großem, beleuchtetem LC-DisplayEinfache Montage auf Standard-Hutschienen in Haus- und UnterverteilungenBesonders einfache und schraubenlose Installation durch Federkraftklemmen und Steckverbinder für den BusanschlussAnzeige der Bus-Versorgungsspannung im DisplayFür den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired System kann über die Smart Home Zentrale CCU3, über viele Partnerlösungen oder auch direkt über die Homematic IP Cloud gesteuert werdenDer gemeinsame Betrieb von Homematic IP Funk- und Wired-Komponenten erfolgt dabei über die Kombination aus Homematic IP Wired Access Point DRAP mit Homematic IP Access Point HAP oder lokal mit der Smart Home Zentrale CCU3VDE zertifiziertHinweis:Für den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired-System kann über die kostenlose Homematic IP App, die WebUI der CCU3 oder über viele Partnerlösungen gesteuert werden. Neu seit Oktober 2020: Homematic IP Advanced RoutingHohe Flexibilität mit der Homematic IP Cloud und App (weiterhin auch über CCU3) durch die nahtlose Kombination von Homematic IP Funk- und Wired ProduktenBeste Ausfallsicherheit: Beim Ausfall eines Homematic IP Access Points (HAP) übernimmt automatisch ein anderer in Reichweite befindlicher HAP eine Kommunikation zur Cloud aufErhöhung der Funk-Reichweite durch Einsatz mehrerer HAPs in einem Homematic IP Netz: So können quasi beliebig große Gebäude abgedeckt werdenOptimierte Einrichtung mehrkanaliger Homematic IP Wired Geräte in der Homematic IP App (z. B. Zuordnung unterschiedlicher Räume einzelner Kanäle pro Gerät)Die Vergabe der IP-Adressen für das Routing erfolgt jetzt automatisch ohne komplizierte manuelle Änderungen

Steuerung und Einbindung in die Smart Home Zentrale CCU3Eine Betriebsvariante ist die Steuerung des Systems mit dem Homematic IP Wired Access Point und der Smart Home Zentrale CCU3 bzw. kompatiblen Zentralen. Hier ist die Bedienung bzw. Konfiguration über Geräte des Homematic/Homematic IP Systems bzw. einen PC (Webbrowser) via CCU WebUI möglich. Der Homematic IP Wired Access Point DRAP fungiert hier als Schnittstelle zur Smart Home Zentrale CCU3, und die Steuerung erfolgt einmal über die Programme und direkte Geräteverknüpfungen via CCU3, wobei auch hier Zeitsteuerungsprofile direkt auf den Homematic IP Wired Geräten gespeichert werden und somit auch bei einem zeitweiligen Ausfall der Smart Home Zentrale CCU3 unabhängig ausgeführt werden.Völlig autark und automatisch per Homematic IP Cloud und AppEine zweite Betriebsvariante ist es, den Access Point DRAP per LAN in das Computer-Netzwerk des Gebäudes einzubinden und hierüber und über einen Router mit dem Homematic IP Cloud-Server zu verbinden. Nach der Konfiguration über die Homematic IP App wird die jeweilige Gerätekonfiguration direkt vom Homematic IP Wired Access Point aus auf die einzelnen Geräte des Systems geschrieben und dort gespeichert. So erfolgt der eigentliche Betrieb des Systems völlig autark im Stand-alone-Betrieb. Lediglich für Bedien- und Konfigurationsvorgänge per App ist die kostenlose und hochsichere Cloudverbindung notwendig.Anbindung von Funkkomponenten einfach möglich – Kommunikation erfolgt lokal über CCU3 oder in der Cloud über den Homematic IP Access PointHomematic IP Funkkomponenten und Homematic IP Wired Komponenten können problemlos gemeinsam in einem System betrieben werden und sich gegenseitig ergänzen. Für einen gemischten Betrieb mit Cloud-Dienst und App sind dafür beide Homematic IP Access Points (Funk und Wired) nötig.Bei einem Betrieb mit einer Zentrale, z. B. der Smart Home Zentrale CCU3, wird neben der Zentrale nur der Wired Access Point DRAP benötigt. Direktverknüpfungen zwischen Aktoren und Zeitprofilen werden dabei immer lokal gespeichert und arbeiten unabhängig von Cloud oder Zentrale. Lediglich Automatisierungen und Programme benötigen für ihren Ablauf die Verbindung zur Cloud oder zur Zentrale. Für medienübergreifende Direktverknüpfungen zwischen Homematic IP Funk- und -Wired-Komponenten müssen sowohl DRAP als auch CCU3 aktiv sein, damit die Pakete ins jeweils andere Medium geroutet werden können.Der Homematic IP Wired Access Point DRAP stellt 2 unabhängige Busausgänge für den Homematic IP Wired Bus zur Verfügung, so kann man eine nahezu beliebige Bustopologie aufbauen, etwa eine Ringtopologie, die eine erhöhte Ausfallsicherheit bei einer Leitungsunterbrechung im Bus bietet – hier stellt sich die Topologie automatisch auf 2 unabhängige Busstränge um, sodass alle Geräte weiterhin erreichbar bleiben.Zentrale Schnittstelle zwischen Homematic IP Wired-Geräten über die Homematic IP Cloud, der Smart Home Zentrale CCU3 oder den Homematic IP Access PointStellt 2 unabhängige Bus-Ausgänge (Homematic IP Wired Bus, RS485) für die Spannungsversorgung und Kommunikation angeschlossener Homematic IP Wired-Geräte zur VerfügungBeliebig ausbaubare Bus-Topologie (64 Komponenten pro HmIPW-DRAP bei Aufbau einer Ringtopologie, 2x 64 Komponenten bei Aufbau zwei einzelner Bus-Stränge , 300 m maximale Bus-Länge)Bedienbarkeit und Inbetriebnahme direkt am Gerät durch integriertes beleuchtetes LC-DisplayKonfiguration und Bedienung  lokal über die Smart Home Zentrale CCU3 oder cloudbasiert über die Homematic IP AppAnbindung von Homematic IP Funk-Komponenten und Konfiguration der Homematic IP Wired-Geräte per Homematic IP App über den Homematic IP Access Point möglich oder lokal auch weiterhin über die Smart Home Zentrale CCU3Einfache Montage und Verdrahtung durch DIN-Tragschienen-Montage und Federkraft-Klemmenanschluss für starre und flexible Leitung, Steckverbinder für den Bus-AnschlussAlle Gerätekonfigurationen der Geräte im Bus werden direkt auf den Geräten abgelegtGerät und Kommunikationsprotokoll vom VDE zertifiziertHinweis: Für den kombinierten Betrieb aus Homematic IP Funk- und Wired-Komponenten wird eine Smart Home Zentrale CCU3 oder der Homematic IP Access Point HAP benötigt. Bei einer reinen Homematic IP Wired Lösung reicht der Homematic IP Wired Access Point DRAP mit seiner Anbindung an die Cloud aus.Neu seit Oktober 2020: Homematic IP Advanced RoutingHohe Flexibilität mit der Homematic IP Cloud und App (weiterhin auch über CCU3) durch die nahtlose Kombination von Homematic IP Funk- und Wired ProduktenBeste Ausfallsicherheit: Beim Ausfall eines Homematic IP Access Points (HAP) übernimmt automatisch ein anderer in Reichweite befindlicher HAP eine Kommunikation zur Cloud aufErhöhung der Funk-Reichweite durch Einsatz mehrerer HAPs in einem Homematic IP Netz: So können quasi beliebig große Gebäude abgedeckt werdenOptimierte Einrichtung mehrkanaliger Homematic IP Wired Geräte in der Homematic IP App (z.B. Zuordnung unterschiedlicher  Räume einzelner Kanäle pro Gerät)Die Vergabe der IP-Adressen für das Routing erfolgt jetzt automatisch ohne komplizierte manuelle Änderungen

Über zahlreiche vorhandene Konfigurationsmöglichkeiten sind verschiedene Betriebsarten, Dimm- und Zeitsteuerungen, Sensorabhängigkeiten und viele weitere Konfigurationen für jeden Kanal getrennt programmier- und steuerbar.  Die Steuerprofile werden nach der Konfiguration direkt im Aktor hinterlegt, sodass dieser auch im Falle eines vorübergehenden Ausfalls einer Zentrale autark seine Aufgaben erfüllt.Schaltet und dimmt angeschlossene Leuchten über drei unabhängige Kanäle (Phasenabschnittdimmer, Lampenlast je nach Lampenart 100 bis 200 W je Kanal)Ermöglicht eine flexible Steuerung angeschlossener Verbraucher über konventionelle, drahtgebundene Taster oder Homematic IP Taster und -FernbedienungenSteuerungsprofile sind pro Kanal einstellbar und werden ausfallsicher direkt im Gerät hinterlegtEinfache Bedienbarkeit und Inbetriebnahme direkt am Gerät durch integriertes beleuchtetes LC-DisplayEinfache Montage und Verdrahtung durch DIN-Tragschienen-Montage (TS35, Montagebreite 4TE) und Federkraft-Klemmenanschluss für starre und flexible Leitung, Steckverbinder für den Busanschluss, schraubenlose VerdrahtungSprachsteuerung mit Amazon Alexa und Google Assistant möglichAnzeige der Bus-Versorgungsspannung im DisplayFür den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired System kann über die Smart Home Zentrale CCU3, über viele Partnerlösungen oder auch direkt über die Homematic IP Cloud gesteuert werdenDer gemeinsame Betrieb von Homematic IP Funk- und Wired-Komponenten erfolgt dabei über die Kombination aus Homematic IP Wired Access Point DRAP mit Homematic IP Access Point AP oder lokal mit der Smart Home Zentrale CCU3Hinweis: Für den Betrieb ist ein Homematic IP Wired Access Point notwendig. Das Wired-System kann über die kostenlose Homematic IP App, die WebUI der CCU3 oder über viele Partnerlösungen gesteuert werden.  Neu seit Oktober 2020: Homematic IP Advanced RoutingHohe Flexibilität mit der Homematic IP Cloud und App (weiterhin auch über CCU3) durch die nahtlose Kombination von Homematic IP Funk- und Wired ProduktenBeste Ausfallsicherheit: Beim Ausfall eines Homematic IP Access Points (HAP) übernimmt automatisch ein anderer in Reichweite befindlicher HAP eine Kommunikation zur Cloud aufErhöhung der Funk-Reichweite durch Einsatz mehrerer HAPs in einem Homematic IP Netz: So können quasi beliebig große Gebäude abgedeckt werdenOptimierte Einrichtung mehrkanaliger Homematic IP Wired Geräte in der Homematic IP App (z.B. Zuordnung unterschiedlicher  Räume einzelner Kanäle pro Gerät)Die Vergabe der IP-Adressen für das Routing erfolgt jetzt automatisch ohne komplizierte manuelle Änderungen

Der Homematic IP Wired Wandtaster HmIPW-WRC6 verfügt über sechs Taster, die das Aussenden von Bedienbefehlen (Schalten/Dimmen) in sechs getrennt auswertbaren Kanälen ermöglichen.Der 6-fach Taster ordnet sich in das busbasierte Homematic IP Wired-System ein. Er wird über den Systembus mit Spannung versorgt und gibt Daten über eben diesen in Richtung der Systemzentrale bzw. an zugeordnete Aktoren aus.Durch das austauschbare Beschriftungsfeld für die einzelnen Tasten kann der Wandtaster ganz einfach den persönlichen Wünschen und Einsatzzwecken angepasst werden. Es können vorgefertigte Beschriftungsfelder mit Texten und Symbolen oder freie Vorlagen verwendet werden (verschiedene Beschriftungsvorlagen stehen unter www.homematic-ip.com zur Verfügung).6x verschiedene Taster ermöglichen das Aussenden von Bedienbefehlen über 6 getrennt auswertbare KanäleErmöglicht bspw. das Rauf- und Runterfahren von smarten Rollläden, Ein- oder Ausschalten von Lichtquellen und Szenarien.Neben den Tasten sind zusätzlich 6x RGB-LEDs angebracht mit denen sich ein Status ausgeben lässt (Farben: Weiß, Rot, Grün, Blau, Gelb, Violett und Türkis).  Individuelle Tastenbeschriftung über austauschbares Beschriftungsfeld möglich.LEDs lassen sich in verschiedenen Mustern ansteuern:langsames, mittleres und schnelles Blinkenlangsames, mittleres und schnelles Blitzenlangsames und schnelles Wabern - Helligkeit kann wie bei einem Dimmer variiert werdenNeben der Einzelansteuerung gibt es auch einen Kanal bei dem alle LEDs gleichzeitig angesteuert werdenPasst hervorragend in einen 55er-Rahmen führender HerstellerBerker S.1, B.1, B.3, B.7 GlasElso JoyGira System 55, Standard 55, E2, E22, Event, EspritMerten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-PlanJung A 500, AS 500, A plus, A creationMögliche Signalisierungsideen:Zustand der Alarmanlage (rot = scharf, grün = unscharf)Anwesenheit (grün = anwesend, rot = abwesend)Status eines Gerätes (an/aus)Temperatur (blau = kalt, gelb = angenehm, rot = heiß)CO2-Status (grün = ok, rot blinken = es ist Zeit zu lüften)zusatzliche Visualisierung einer akustischen Meldung (Türklingel = rot blinken)Nachtlicht (in Kombination mit z. B.Bewegungs-/Prasenzmelder)„Post ist da" in Verbindung mit einem Tür-Fenster-Kontakt im PostkastenVisualisierung des Duty-Cycle Hinweis: Für den Betrieb ist ein Homematic IP Wired Access Point notwendig. Eine Steuerung per Smartphone-App lässt sich über die Homematic IP App oder über die CCU3 mit verschiedenen Apps unser Partner realisieren. Neu seit Oktober 2020: Homematic IP Advanced RoutingHohe Flexibilität mit der Homematic IP Cloud und App (weiterhin auch über CCU3) durch die nahtlose Kombination von Homematic IP Funk- und Wired ProduktenBeste Ausfallsicherheit: Beim Ausfall eines Homematic IP Access Points (HAP) übernimmt automatisch ein anderer in Reichweite befindlicher HAP eine Kommunikation zur Cloud aufErhöhung der Funk-Reichweite durch Einsatz mehrerer HAPs in einem Homematic IP Netz: So können quasi beliebig große Gebäude abgedeckt werdenOptimierte Einrichtung mehrkanaliger Homematic IP Wired Geräte in der Homematic IP App (z.B. Zuordnung unterschiedlicher  Räume einzelner Kanäle pro Gerät)Die Vergabe der IP-Adressen für das Routing erfolgt jetzt automatisch ohne komplizierte manuelle Änderungen
